TW-01C數控砂輪修整機

日期：2023-02-23

我要分享

產品特點
1、本機床可以對金剛石砂輪、CBN砂輪及多個砂輪組成的砂輪組，采用“軟磨硬”的方法，提供簡單并且高效率的修整，可以修整砂輪的外圓、端面的平面、斜面、角度、圓弧以及成型砂輪。機器不僅操作簡單，并且精準度高。
    機床主軸砂輪作為被修整的金剛石砂輪或CBN砂輪，附件上所安裝的砂輪作為修整砂輪即綠色碳化硅砂輪；被修整砂輪二個方向可以調整，即X軸、Y軸；修整砂輪有三個方向可以調整，即旋轉A軸、X1軸和Y1軸，并且可以變頻調速的往復擺動，除此之外，X1軸和Y1軸之間可以旋轉和定位，可以實現修整砂輪做180°旋轉。
   2、本機床各個直線軸采用高精密交叉滾珠導軌與絲桿，配備數顯光柵尺，使被修整砂輪在被修整時，定位精度、寬度尺寸和圓弧的大小都能隨時調整與測量。手動旋轉A軸采用進口高精密錐度滾柱軸承，以達到旋轉精度和平穩。修整砂輪的轉速、左右搖擺速度、搖擺行程的大小、及砂輪的位置都是可以調整的。
    機床裝載EDIS測量系統，液晶顯示器。可以畫出砂輪的圖形，也可在線測量長度，圓弧，角度尺寸，還可以顯微鏡觀察實物景象。CAD軟件兼容，圖形可以導入和導出。并且可以與C機床CCD攝影裝置附有放大10到50倍鏡頭及19"液晶顯示器，可以在工作中測量及檢驗砂輪之圓弧、角度及尺寸大小。CCD及光學尺寸裝置提供了簡易使用的設定及量測砂輪的寬度、位置以及于修整當中或修整之后的檢驗。測量精度可以達到0.005mm。修整砂輪手動進給，進給精度0.01mm。
機床還可以選擇配備空氣吸塵裝置，或者水霧滅塵裝置，或者冷卻油裝置。
可以提供不同被修整砂輪桿及法蘭對接轉換轉接，或者定制專用主軸。

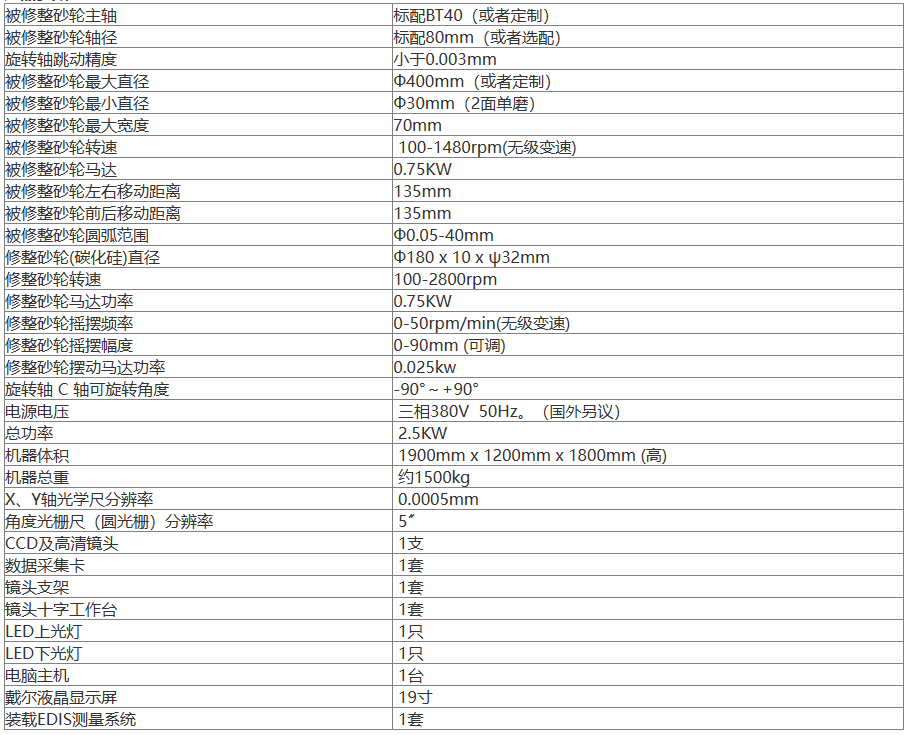

產品參數
